I gastransmissionssystemer er sikkerheden, tætningsydelsen og stabiliteten af ​​rørledninger direkte relateret til den normale drift af systemet og personalesikkerhed. Uanset om det er industrigasser (såsom oxygen, nitrogen, brint), brændstofgasser (naturgas, flydende gas) eller specielle gasser (såsom ætsende gasser, gasser med høj renhed), er kravene til transmissionsrørledninger ekstremt strenge. Rustfri stålbælge, med deres unikke materiale- og strukturelle fordele, kan effektivt løse problemer som lækage, korrosion og vibrationspåvirkning, som traditionelle rørledninger i gastransmission står over for, hvilket gør dem til et ideelt valg til gassystemer. Det følgende uddyber specifikke løsninger fra flere dimensioner
Præcis matchning af kerneydelsesfordele med gassystemkrav
Kernekravene til gassystemer til rørledninger er absolut tætning, modstand mod gaskorrosion, modstandsdygtighed over for vibrationer og stød, tilpasningsevne til tryksvingninger og renhedskontrol. Egenskaberne for rustfrit stål nedenfor kan perfekt opfylde disse krav:
Ekstrem tætningsydeevne: Ved at anvende integreret formet 304, 316 og andre rustfrit stålmaterialer opnår bælgen og forbindelsesenderne (såsom gevind, flanger) tæt samarbejde gennem præcisionsbearbejdning, som kan realisere metal-til-metal hård forsegling eller matches med specielle tætninger (såsom kobber pakninger, PTFE-pakninger, PTFE-pakninger). For højtryksgassystemer (med arbejdstryk op til 10 MPa eller mere) er tætningssikkerheden langt til gummislanger eller almindelige metalrørledninger, og lækagehastigheden kan kontrolleres under 1×10¹⁰ Pa·m³/s.​
Fremragende gaskorrosionsbestandighed: 304 rustfrit stål kan modstå langvarig erosion af tørre gasser (såsom oxygen, nitrogen) og ikke-ætsende brændstofgasser; 316 rustfrit stål kan på grund af dets indhold af molybdæn modstå korrosion af svovlholdige brændgasser, klorgas, hydrogenfluorid og andre ætsende gasser, hvilket undgår dannelse af huller eller urenheder på rørledningens indervæg forårsaget af erosion, hvilket sikrer renheden af gastransmission.
Vibrations- og tryksvingningsmodstand: Bælgens ringformede korrugerede struktur har god elasticitet, som kan absorbere vibrationer og trykimpulser genereret af kompressordrift og ventilåbning/lukning i gassystemet, reducere spændingskoncentrationen ved rørledningsgrænseflader og mindske risikoen for løs lækage forårsaget af stive forbindelser. Den er især velegnet til at forbinde dele mellem gaskompressorer, lagertanke og rørledninger
Renlighed Tilpasningsevne: Efter elektrolytisk polering af indervæggen kan overfladeruheden Ra være så lav som 0,8μm eller mindre, hvilket ikke er let at absorbere urenheder eller fugt i gassen, og ingen partikler falder af. Det opfylder transmissionskravene for gasser med høj renhed (såsom nitrogen med ultrahøj renhed, der bruges i elektronikindustrien, specielle gasser, der anvendes i halvlederfremstilling) og undgår gasforurening, der påvirker produktionskvaliteten.
Bred temperatur- og tryktilpasningsevne: Det kan arbejde stabilt i temperaturområdet -200 ℃ til 450 ℃, tilpasset fordampningstransmissionen af lavtemperatur-flydende gasser (såsom flydende nitrogen, flydende oxygen) og højtemperaturgassystemer; arbejdstrykket dækker fra vakuum til 30 MPa, hvilket ikke kun kan opfylde behovene for lavtryksbrændstofgasrørledninger (under 0,1 MPa), men også bruges i højtryks industrielle gastransmissionssystemer.
Typiske anvendelsesscenarier
Rustfri stålbælge kan specifikt løse transmissionsproblemer i forskellige typer gassystemer:
Industrielle gastransmissionssystemer
Anvendes til rørledningsforbindelse af inaktive gasser såsom oxygen, nitrogen og argon, især i svejseværksteder og metalbearbejdningsområder. Bælgens vibrationsmodstand kan reducere lækagerisikoen ved forbindelsen mellem iltflasker og rørledninger
I brinttransmissionssystemer kan 316 rustfrit stålmateriale undgå brintskørhed, og med en speciel tætningsstruktur kan det forhindre eksplosionsfarer forårsaget af brintlækage.
Til transmission af ætsende industrigasser (såsom klorgas, svovldioxid) er 316L rustfri stålbælge valgt til at modstå korrosion af rørledningen med gasser og sikre langsigtet sikker drift af systemet.
Gasforsyningssystemer

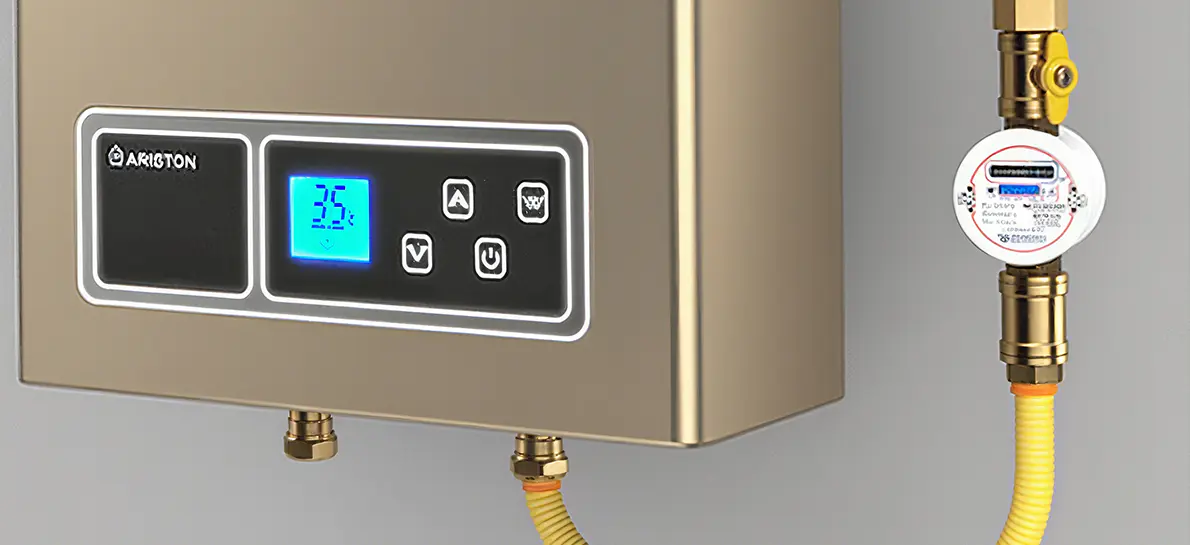

Til indendørs og udendørs rørledningstilslutning af bynaturgas og flydende petroleumsgas bruges bælg mellem gasmålere, ventiler og hovedrørledninger. Deres fleksible kompensation kan reducere grænsefladelækage forårsaget af rørledningsforskydning på grund af bygningssætning eller temperaturændringer.
For gasforgreningsrør i storkøkkener og industriovne kan bælgens temperaturbestandighed tilpasse sig højtemperaturmiljøet i nærheden af komfurer, og deres anti-ældningsevne undgår revner og lækage af gummislanger på grund af langvarig brug.
Særlige gas- og gassystemer med høj renhed
Til transmission af gasser med høj renhed (såsom ammoniak med ultrahøj renhed, silan) i halvleder- og solcelleindustrien kan bælg med elektrolytisk polerede indvendige vægge reducere kontaktforurening mellem gasser og rørledninger, hvilket sikrer gasrens renhed (når 99,9999 % eller mere);
For laboratoriegasrørledninger (såsom bæregasser til gaskromatografer, specielle gasser til spektralanalyse) sikrer den lave adsorption af bælg gaskomponenternes stabilitet og forbedrer nøjagtigheden af eksperimentelle data.
Tilslutning af gasopbevarings- og procesudstyr
Til forbindelse mellem gaslagertanke, cylindre og fordampere, trykreduktionsventiler, bælge kan absorbere vibrationer under udstyrets drift og beskytte tætningsevnen af ventilgrænseflader;​
Til forbindelsen mellem væskeudløbsrøret for lavtemperaturgas (såsom flydende nitrogen, flydende argon) lagertanke og fordampere kan bælg tilpasse sig temperaturændringer fra lav temperatur til normal temperatur og undgå revner i rørledninger på grund af termisk ekspansion og sammentrækning.
Nøglevalgspunkter og installationsspecifikationer
1. Videnskabelig udvælgelse
Materialevalg: Bestem materialet efter gasegenskaber - 304 rustfrit stål er valgt til inerte gasser og brændgasser; 316/316L rustfrit stål er valgt til ætsende gasser og brændstofgasser i havvandsmiljøer; rustfrit stål med lavt kulstofindhold (såsom 316L) med elektrolytisk polerede indvendige vægge er påkrævet til gassystemer med høj renhed.​
Kaliber og trykklassificering: Vælg DN6-DN200 kalibre i henhold til gasflow. Arbejdstrykket skal svare til systemets designtryk (f.eks. vælges 1,6 MPa-klassificering normalt for gassystemer, og en 6,4 MPa eller højere værdi vælges for industrielle højtryksgasser).
Tilslutningsmetode: Gevindforbindelse (med gasspecifik tætningsmasse) bruges almindeligvis i gassystemer; flangeforbindelse (med O-ring tætning) bruges mest i industrielle gassystemer; VCR ansigtstætningssamlinger er udvalgt til gassystemer med høj renhed for at sikre nul lækage og renlighed.
Længde og kompensationsbeløb: Bestem længden i henhold til kravene til rørledningsforskydning, og reserver aksial eller lateral kompensationstillæg (normalt overstiger kompensationsbeløbet ikke 10 % af bælgens effektive længde) for at undgå at påvirke tætningen på grund af overdreven strækning eller kompression.
2. Installationsspecifikationer
Brandforbud og rengøringsbehandling: Før du installerer gassystemet, skal du sikre dig, at der ikke er urenheder i rørledningen for at undgå gnister under installationen; før du installerer det højrente gassystem, skal du rense bælgens indervæg med absolut ethanol for at fjerne oliepletter og partikler.​
Bøjning og fastgørelse: Under installationen bør bøjningsradius ikke være mindre end den værdi, der er angivet af produktet (normalt 5-8 gange rørdiameteren), og tvungen vridning er forbudt; faste beslag sættes for hver 1,5-2 meter i den lige sektion, og styrebeslag er tilføjet i begge ender af bøjningssektionen for at forhindre deformation forårsaget af rørledningens egenvægt.
Forseglingsoverfladebeskyttelse: Før tilslutning skal du kontrollere flangflader og gevindgrænseflader og fjerne grater og ridser; påfør gasspecifik tætningsmasse svarende til gassen under gevindforbindelse (såsom PTFE tætningsbånd til gas), og vælg pakninger, der er kompatible med gassen til flangeforbindelse (såsom oliebestandige gummipakninger til gas, PTFE-pakninger til ætsende gasser).
Lækagedetektion: Efter installation skal der udføres lækagetest - sæbevand påføres grænseflader til bobledetektering i gassystemer; helium massespektrometre bruges i industrielle gas- og gassystemer med høj renhed for at sikre, at lækagehastigheden opfylder systemkravene (såsom lækagehastigheden for gassystemer med høj renhed ≤1×10⁻¹¹ Pa·m³/s).
Ansøgningsfordele
Forbedre systemsikkerheden: Sammenlignet med traditionelle galvaniserede stålrør eller gummislanger er risikoen for lækage af rustfri stålbælge reduceret med mere end 95 %, især i gassystemer med brændbare og eksplosive gasser såsom brændstofgas og brint, hvilket kan reducere potentielle sikkerhedsulykker betydeligt.
Forlænger levetiden: Rustfrit stålmaterialer er anti-ældning og korrosionsbestandige, med en levetid på mere end 20 år, der langt overstiger levetiden for gummislanger (1-3 år) og almindelige stålrør (8-10 år), hvilket reducerer udskiftningshyppighed og vedligeholdelsesomkostninger.
Sikre gasrenhed og kvalitet: I gassystemer med høj renhed kan det undgå produktskrotning forårsaget af rørledningsforurening (såsom defekter i halvlederchips forårsaget af urene gasser) og reducere produktionstab.
Tilpasning til komplekse arbejdsforhold: Den fleksible kompensationsevne løser indvirkningen af bygningssætning, udstyrsvibrationer og temperaturændringer på rørledninger, reducerer nedlukningsvedligeholdelse forårsaget af rørledningsskader og forbedrer stabiliteten af systemdriften.
Resumé
Gennem materialetilpasning, strukturel optimering og præcisionsbearbejdning opnår rustfri stålbælge en omfattende ydeevne af "sikker tætning, korrosionsbestandighed og holdbarhed og ren transmission" i gassystemer. Uanset om det er konventionelle industrigasser, civile brændselsgasser eller høje efterspørgselsgassystemer, kan de levere pålidelige transmissionsløsninger, der giver en solid garanti for sikker og stabil drift af gassystemer.
