Varmesystemer (herunder civil opvarmning, industriel opvarmning, ny energiopvarmning osv.) har kernekrav til rørledninger, såsom høj temperaturbestandighed, termisk udmattelsesbestandighed, pålidelig tætning, tilpasningsevne til termisk ekspansion og sammentrækning og medium kompatibilitet. Traditionelle metalrør (såsom galvaniserede stålrør) er tilbøjelige til at revne på grund af termisk stress, mens plastrør er begrænset af den øvre temperaturgrænse. Imidlertid kan rustfri stålbælge med deres unikke materiale og strukturelle design effektivt løse disse problemer og blive en ideel rørledningsløsning til varmesystemer. Det følgende uddyber specifikke applikationsløsninger fra flere dimensioner
Dybdegående tilpasning af kerneydelsesfordele til varmesystemkrav
Driftsmiljøet for varmesystemer er kendetegnet ved store temperaturudsving (-10 ℃ til 300 ℃), forskellige medier (varmt vand, damp, varmeledende olie osv.) og eksistensen af termisk stress og vibrationer. Ydeevnen af rustfri stålbælge kan nøjagtigt opfylde disse krav:
Fremragende højtemperaturmodstand og termisk stabilitet: 304 rustfrit stål kan modstå mediumtemperaturmiljøer under 200 ℃ (såsom civil varmtvandsopvarmning), 316 rustfrit stål kan tilpasse sig højtemperaturscenarier på 200-400 ℃ (såsom industrielle damprørledninger) og specialkvaliteter (såfremt 30-graders varme) systemer over 600 ℃. Materialet ældes ikke eller har styrkedæmpning på grund af langvarige høje temperaturer
Termisk træthedsmodstand og udvidelseskompensationsevne: Bælgens ringformede bølgede struktur giver den god aksial strækbarhed. Under cyklussen med opstart af varmesystemet (temperaturstigning) og nedlukning (temperaturfald) kan det absorbere længdeændringen af ​​rørledningen forårsaget af termisk ekspansion og sammentrækning (kompensationsbeløbet kan nå 5%-10% af dets egen længde), hvilket reducerer grænsefladeløsning eller rørledningsrevner forårsaget af stive forbindelser. Den er især velegnet til at forbinde kedler, varmevekslere og andet udstyr med hovedrørledninger
Medium kompatibilitet og korrosionsbestandighed: Det har tolerance over for almindelige varmemedier såsom varmt vand, damp og varmeledende olie. 304 rustfrit stål kan modstå afkalkning af calcium- og magnesiumioner i vand og iltkorrosion. 316 rustfrit stål kan modstå erosion fra svovlholdig damp og svagt sure varmeledende medier og undgår mediumlækage forårsaget af korrosion og perforering af rørledningens indervæg.​
Tætningspålidelighed og trykbærende kapacitet: Gennem præcisionsbearbejdet flange, gevind og andre forbindelsesstrukturer, kombineret med højtemperaturbestandige tætningspakninger (såsom grafitpakninger, metalbeklædte pakninger), kan nul-lækageforsegling under langvarige høje temperaturer opnås. Arbejdstrykket kan nå 1,6-10 MPa, hvilket opfylder trykkravene for lavtryks civil opvarmning (under 0,6 MPa) og højtryks industrielle dampsystemer (over 4,0 MPa).
Varmeledningseffektivitet og energibesparelse: Den termiske ledningsevne af rustfrit stål (ca. 16-21 W/(m·K)) er højere end for plastrør, og den ringformede struktur af bælgen kan øge kontaktområdet mellem mediet og rørledningen, hvilket accelererer varmeoverførslen. Samtidig kan den ydre væg af rørledningen bekvemt udstyres med et isoleringslag for at reducere varmetabet og forbedre systemets energibesparende ydeevne.
Typiske anvendelsesscenarier
Bælge af rustfrit stål kan specifikt løse applikationssmertepunkterne for traditionelle rørledninger i forskellige typer varmesystemer:
Civile varme- og varmtvandssystemer
Forbindelse af grenrør mellem radiatorer og hovedrør: Ved at bruge bælgens fleksibilitet kan de nemt omgå forhindringer som vægge og møbler, reducere brugen af albuer og sænke vandstrømningsmodstanden; samtidig absorberer de rørledningsudvidelse og sammentrækning under opvarmnings- og ikke-opvarmningssæsoner for at undgå grænsefladelækage.​

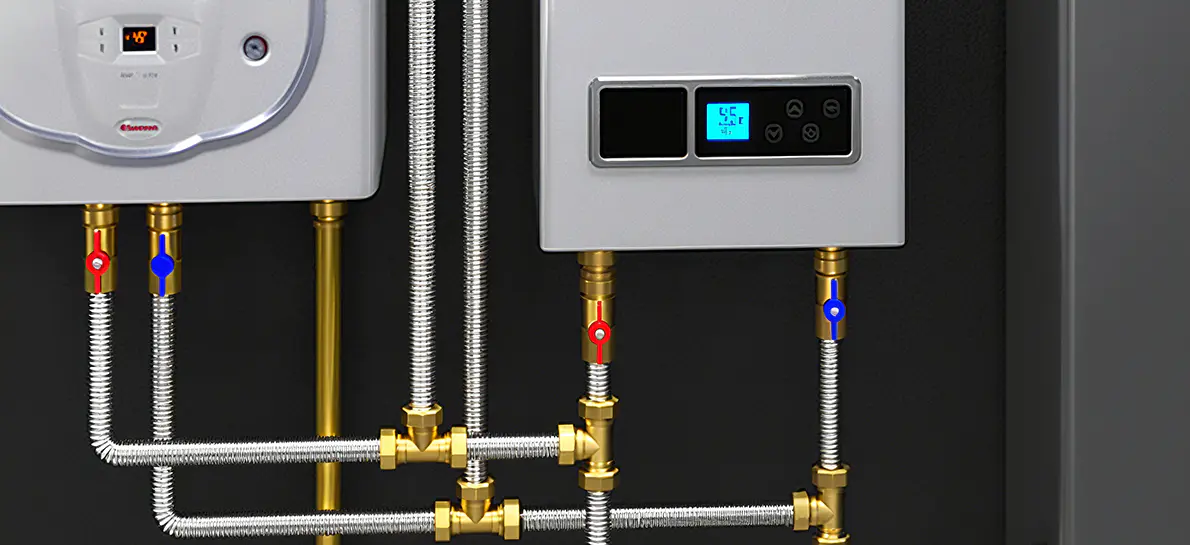

Forbindelse mellem væghængte kedler og varmtvandsrørledninger: De kan modstå 80-95℃ varmtvandstemperaturen under driften af væghængte kedler, modstå termisk træthed forårsaget af hyppig opstart og nedlukning og er mere holdbare end gummislanger (lette at ælde) og kobberrør (stærk stivhed med mere end 15 år) med en levetid.
Tilslutning af manifolder i lavtemperatur gulvvarme (vandgulvvarme): Bælge med lille kaliber (DN15-DN25) kan tilpasse sig flergrenet layout af gulvvarmerør, reducere vandstrømningsmodstanden og forbedre varmeafledningsensartetheden.
Industrielle varmesystemer
Forbindelse mellem kedler og damprørledninger: Ved udløbet af kulfyrede/gasfyrede kedler kan bælg absorbere den alvorlige termiske ekspansion under opstart af kedler, beskytte ventiler og rørledningsgrænseflader og undgå damplækage (damptemperatur er normalt 150-300℃, tryk 1,0-4,0MPa).
Varmeledende olieopvarmningssystemer: Anvendes til at forbinde varmeledende oliefyr med reaktorer, tørretumblere og andet udstyr. 316 rustfrit stål kan modstå langvarig erosion af varmeledende olie (temperatur 200-300 ℃), og dets vibrationsmodstand (genereret af pumpedrift) forhindrer løsning af rørledningssamlinger.
Rørledningstilslutning af elektrisk varmeudstyr: Såsom indløbs- og udløbsrørledningerne til elektriske varmereaktorer, kan bælge tilpasse sig den lokale høje temperatur af elektriske varmeelementer, og der er ikke noget problem med lugtemission fra plastrør.
Nye energivarmesystemer
Cirkulationsrørledninger til termiske solfangersystemer: Forbinder solfangere og varmtvandsbeholdere, 304 rustfrit stål kan modstå høje temperaturer (70-100 ℃) under direkte sollys og regnkorrosion, og den fleksible struktur tilpasser sig den lille forskydning af solfangere på grund af installationsvinkler.​
Vandcirkulationsrørledninger til luftvarmepumper: I temperaturudsvingsområdet fra -10 ℃ til 55 ℃ kan bælg kompensere for udvidelse og sammentrækning af rørledninger forårsaget af miljømæssige temperaturændringer, og undgå skørhed ved lav temperatur eller højtemperaturdeformation af plastrør.
Særlige opvarmningsscenarier
Dampdesinfektionsrørledninger i fødevareforarbejdningsindustrien: Den indvendige væg af rustfri stålbælge er glat og nem at rengøre, opfylder fødevarehygiejnestandarder (såsom 3A-certificering), modstår 121℃ højtemperatur dampdesinfektion og har ingen risiko for rustforurening.​
Rørledningstilslutning af laboratorievarmeudstyr (såsom oliebade, konstanttemperaturtanke): Bælge med lille kaliber (DN6-DN15) kan nøjagtigt tilpasse sig præcisionsudstyr, og deres vibrationsmodstand sikrer stabil mediumtransmission under eksperimenter.
Nøglevalgspunkter og installationsspecifikationer
1. Videnskabelig udvælgelse
Materialetilpasning: 304 rustfrit stål er valgt til mellemtemperatursystemer (≤200℃); 316 rustfrit stål er valgt til højtemperatursystemer (200-400 ℃) eller ætsende medier (såsom svovlholdig damp); 310S rustfrit stål er valgt til ultrahøje temperatursystemer (>400℃).​
Kaliber og trykklassificering: Vælg DN10-DN300 kalibre i henhold til varmemediets flowhastighed (DN15-DN50 bruges almindeligvis til civile formål, DN50-DN200 til industrielle formål); arbejdstrykket skal være ≥1,25 gange systemets designtryk (hvis f.eks. designtrykket for et dampsystem er 1,6 MPa, skal du vælge bælg med en rating på ≥2,0MPa).​
Tilslutningsmetode: Gevindforbindelse (med højtemperaturbestandig råmaterialetape) bruges almindeligvis i civile systemer; flangeforbindelse (med metalviklede pakninger) bruges mest i industrielle systemer; ferruleforbindelser kan vælges til præcisionsudstyrstilslutning (for at sikre rengøringsvenlighed uden døde hjørner).
Ekspansionskompensationsbeløb: Beregn den termiske udvidelsesmængde i henhold til rørledningens længde og temperaturforskel (formel: ΔL=α×L×ΔT, hvor α er den lineære udvidelseskoefficient for rustfrit stål), og sørg for, at kompensationsmængden af bælgen er ≥ den beregnede værdi for at undgå overdreven strækning eller kompression.
2. Installationsspecifikationer
Forbehandling og rengøring: Før installation fjernes oxidbelægninger og oliepletter i rørledningen. Højtemperatursystemer skal affedtes (såsom rengøring med trichlorethylen); ved tilslutning til fødevarer og farmaceutisk udstyr skal bælg med elektrolytisk polerede indervægge vælges for at undgå mikrobiel vækst.​
Bøjning og fiksering: Bøjningsradius er ≥ radius specificeret af produktet (normalt 6-10 gange rørdiameteren). Det er forbudt at anvende overdreven kraft under koldbøjning for at forårsage korrugeringsdeformation; glidende understøtninger sættes for hver 2.-3. meter i den lige sektion (tillader aksial udvidelse), og faste understøtninger sættes i begge ender af kompensationssektionen for at begrænse sideforskydning.
Forsegling og isolering: Når der anvendes flangeforbindelse, spændes boltene jævnt (trin for trin diagonalt) for at undgå tætningsfejl forårsaget af excentrisk belastning; Højtemperaturrørledninger skal omvikles med isoleringslag (såsom stenuld, aluminiumsilikat) uden for bælgen, men der skal reserveres ekspansionsplads for at forhindre isoleringslaget i at hindre kompensation af bælgen.
Prøvedrift og testning: Efter installationen udføres en vandtrykstest (testtrykket er 1,5 gange arbejdstrykket, og trykket opretholdes i 30 minutter uden lækage); højtemperatursystemer skal udføre varm idriftsættelse for at overvåge, om bælgen udvider sig og trækker sig jævnt sammen, og om der er lækage ved grænsefladen.
Ansøgningsfordele
Forlænger systemets levetid: Den termiske udmattelsesmodstand af rustfri stålbælge kan forlænge varmesystemets problemfrie driftscyklus til mere end 10 år, hvilket langt overstiger galvaniserede stålrør (5-8 år) og plastrør (3-5 år), hvilket reducerer udskiftningsomkostningerne.​
Reducer vedligeholdelsesomkostninger: Korrosionsbestandighed og højtemperaturbestandighed reducerer nedlukningsvedligeholdelse forårsaget af rørledningskorrosion og brud, og årlige vedligeholdelsesomkostninger kan reduceres med 40% -60%; især i industrielle varmesystemer kan produktionstab forårsaget af medium lækage undgås
Forbedre driftssikkerheden: Nullækageforsegling og anti-termisk spændingsdesign reducerer risikoen for skoldninger og brande forårsaget af lækage af højtemperaturmedier (såsom damp og varmeledende olie) og kan reducere ejendomstab forårsaget af husholdningsvandlækage i civil opvarmning.
Forbedre systemets tilpasningsevne: Den fleksible kompensationsevne gør installation af rørledninger ikke begrænset af bygningsstrukturer (såsom vægge og gulve), specielt velegnet til transformation af varmesystemer i gamle bygninger, hvilket reducerer vægudgravning og strukturelle skader.
Resumé
Gennem de dobbelte fordele ved materiale og struktur opnår rustfri stålbælge en omfattende ydeevne af "høj temperaturbestandighed, anti-ekspansion, stabil tætning og lang levetid" i varmesystemer. Uanset om det er komfortkravene til civil opvarmning eller de barske arbejdsforhold ved industriel opvarmning, kan de levere pålidelige rørledningsløsninger, der lægger et solidt grundlag for effektiv og sikker drift af varmesystemer.​
